• 项目地点：天津泰达·格调松间南里儿娱活动区
• 开发商：天津泰达集团有限公司
• 设计、加工及安装：上海喜随数字化景观工作室
• 建设时间：2021年6月
• 设计团队：胡一昊 肖琳 刘振睿 刘芳菲 姜斯淇 彭阳 沈洲华
• 工程团队：朱国庆 靳传球 杨彦鑫
• 结构设计：栾栌构造设计事务所
• 摄影：寓丞
•

• 跟天津泰达、普邦园林合作的格调松间南里儿娱区项目正在施工进行。喜随工作室参与儿娱区包含定制活动装置的设计、深化与施工。

• 6月3日，工作室一行四人从上海赶赴天津进行现场指导和记录。

格调松间分北里和南里两片区域，共同的特征是，在小区当中设计有南北贯穿的天街步行道，供居民散步健身，登高远眺，以及树冠之间穿梭用。这在住宅类项目里，属于极有特色的手笔。

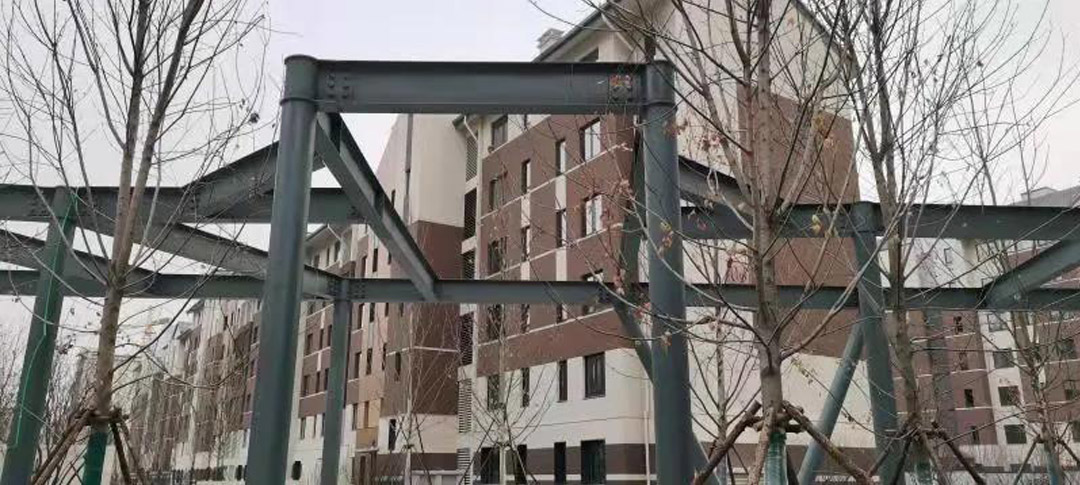

△施工中的天街，在我们儿娱区设计介入时，基本已完成了结构主体的施工，但调整方案还是留下了一处端头。左侧白色廊架是虽不在我们设计范围内，但还是给提供的一版低造价的附加设计方案。也是更好地保证了其元素外观和儿娱区的整体风格看起来更搭。

但即便是这样简单的一处附加设计，仍然要极其谨慎地避免掉进一些雷区。譬如甲方的想法是廊架下面是歇坐的坐凳，但画出立面图可以发现，小孩子如果爬到凳子上站起来，那么天街护栏的防护高度就会不足，有翻越危险。所以我们做了两版方案，都是四面包裹围绕的方式，目的是让廊架本身也成为一种保护。

△方案进行时的天桥现状，以及一版过程方案效果图。结果由于这部分不包括在我们的加工范围内，其他施工队实施较有难度而进行了调整。

△望向天空的视角，以及透过廊架看儿娱区的呼应关系。实际站在廊架之下，被曲线格栅环绕的体验，还是较好地达到了设计预期的简单趣味。

和天街实际相连的是位于北侧的这段旋转楼梯，去的时候还只是个钢结构骨架，没有把衔接平台和饰面做出来，只能站在入口位置隔着空气拍照。这个台阶和廊桥踏面将来都要铺设竹木地板。

•

• 从立面效果图上看，此处衔接天街的北入口（图上左侧），同时分化出三条路线，一是旋转楼梯，二是直接下行的旋转滑梯，三是连通南侧综合活动设施的廊桥。

• 顺带介绍一下，场地上金属滑梯的设计、定型，以及制作安装，也是喜随工作室的擅长工作之一。

• 起先是儿童景观场地上，经常需要有跟随不同高差和地形变化的滑梯，而市面上的滑梯厂家多是几种固定造型的规格，特殊定制的成本高，工艺和安全性也并非都能达到我们的要求。所以我们用物理公式代入动能、势能、摩擦因子等物理量进行了数学推算，用以控制其安全性。

多个项目下来，渐渐总结论证了一套适用于各种高度和地形的滑梯生成程序，能够保证不论大人小孩，都能滑速适中地恰好滑停到滑梯长度的出口处。如今滑梯的定制化生产方面驾轻就熟，各位老板若想单独定制采购，也欢迎砸单。

图上红色部分是滑梯在参数化模型界面的推敲图，和实际加工落地的细节做到了丝毫无差。数字标注代表每个标段的实际坡度，供设计师调试检查时进行参考。右侧的连线图，是套入了物理公式后，生成这样一条滑梯的完整程序界面。至于拆分下料生成加工图纸的阶段，则需要另一套程序。

• 南侧的这处综合活动设施，内部活动功能包括有两层绳网攀爬层，上下穿行通道，三处管状爬筒，一处滑梯，一圈编织靠背。目前施工呈现出来的是套在功能区最外面的保护罩。

• 保护罩的主要设计考虑点有三：

• 一是保护内部小朋友不翻越，掉落在外；

• 二是延续了景观场地“金鱼”这样一个设计概念，此处综合活动区和北侧旋转楼梯各自在平面构图上位于“鱼眼”位置，有点睛作用；

三是相比于北侧旋转楼梯，此处从立面视觉上需要有一个贯穿上下的统一设计要素，以归拢复杂细碎的功能区划分，让综合活动设施不至于显得细碎而凌乱。

△ 绘自  肖琳

△ 绘自 胡一昊

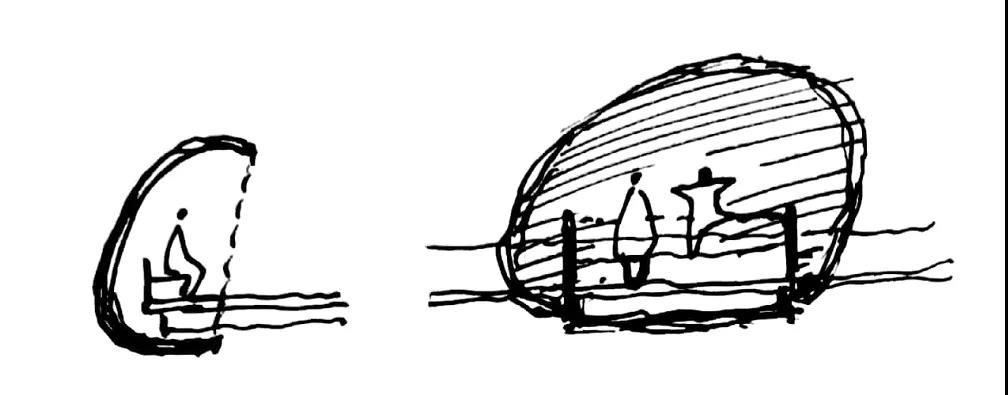

尽管是一家以参数化建模技术见长的工作室，方案沟通的过程中也产生了大量的手稿——手绘仍然是表现想法的绝佳工具。上面是挑选出的部分较有代表性的方案演变过程稿。

• 力学方面的悬挑如何实现，是这版方案推进时的一处重难点，这牵扯到落点的划分、龙骨的排布方式等结构问题。一般结构方面是我们设计方提出造型和龙骨布置位置，由结构师给出验算结果和建议。

• 最开始时的龙骨框架体系提案，果然被结构师指出，需要很多根大粗柱子才能实现，再或者就十分烧钱。这让对轻（造）盈（价）有执着的我们，最终将最强的结构造型集中到了网壳边缘。

结构师的论证结果很好地肯定了这个方向，因为网壳类自成拱的造型，可以以很高效的力学传递方式来承重，而最薄弱的地方往往正是边缘。

• 施工过程中要感谢的人很多。现场工人顶着烈日，工程量大、复杂，赶工十分辛苦。最后一月，项目上下各方都在铆劲用功，幸遇来自团队、合作工厂、甲方、规划设计方、工程总包方、结构工程方的通力协助，现场问题都得以及时解决。

• 客户泰达在营造上尽心尽力，为永久使用的已交付大区投入很多心血，真是一个项目一个孩子。普邦园林负责全区的规划设计，为了儿娱这片整体效果，也热情耐心地陪我们过了多次方案，出了很多建议。工程总包方在安装期间总会走走看看，给出帮助指点一二，还告诉我们他已经跟自家孩子说了，有个自己项目上肯定好玩的地方，六一节带你们去哇(遗憾六一没赶上完工)。

感慨每个设计项目经历的过程，像章回式剧本，会被其中参与的人和事感动。纵有困难，实事求是地评估、克服，当心怀感激，一往如前。
